SQ96B82L是集成USB\SD控制接口的音頻編解碼SoC電路，具有低成本、低功耗、高性能、高集成度的特點。芯片采用低功耗MCU與高性能RISC的雙核構架。集成的MCU方便用戶進行二次開發。
SQ96B82L 可外接藍牙RF收發器，軟件嵌入藍牙協議棧解析和語音處理，實現藍牙音樂播放和語音通話功能。
芯片構架
低功耗8-bit MCU與高性能32-bit RISC的雙核構架。
MCU核比傳統51性能強4倍，指令集兼容傳統的MCS-51指令集。
采用CACHE+SPI結構，提升SPI flash讀取效率；
Cache鎖定時MCU可控制讀寫SPI flash；
內部RAM為256字節，外部RAM為2K+512字節，通過SPI flash，指令空間可擴展到8M字節；
高性能RISC 32位內核，6級流水線。
8KB獨立的指令cache和數據cache，單周期乘累加，支持在線調試（OCD）；
32位指令和數據空間，具有MMU功能，支持操作系統；
時鐘與電源管理
外接32.768KHz晶振和12MHz晶振。
內置以32.768KHz為參考時鐘MCU PLL和以12MHz為參考時鐘的System PLL，Audio PLL和USB PLL。
支持時鐘分頻控制，MCU可工作在32.768KHz ~ 24MHz范圍內9級頻率，RISC可工作在30MHz ~ 162MHz范圍內15級頻率。
單電源外部3.3V供電，內置DC-DC和LDO模塊，提供給RISC和MCU內核使用。
集成單獨供電RTC，帶萬年歷功能，帶256字節保護RAM，在主電路斷電時，仍可保存信息。
支持stop等多種低功耗工作模式。
存儲控制器
SPI flash控制器。
支持SPI flash 1/2線模式；
SPI flash內固件可升級，可以從SPI flash啟動程序；
支持MCU程序直接在SPI flash中運行，調試代碼可下載；
SDRAM控制器。
高效SDRAM控制器，支持16-bit數據位寬操作
支持self-refresh，power down等SDRAM低功耗模式；
電路內部疊封1M*16-bit 的SDRAM die；
外設接口
集成USB full/low speed控制器， 提供host/device功能。
配置有5個endpoint，其中3個是INOUT類型；
內置DMA，支持實時傳輸，中斷傳輸，批量傳輸和控制傳輸；
支持USB wakeup和suspend功能；
支持USB audio應用；
集成SD/MMC/SDIO三合一控制器，支持SD/MMC/SDIO協議，支持通用SPI接口。
集成1個高速UART控制器。
支持到4Mbps波特率，帶64字節緩沖，DMA控制數據流傳輸。
可與藍牙基帶通信，可加載協議棧；
集成I2S輸出控制模塊。
支持采樣率到24-bit@192KHz；
DMA控制數據流傳輸；
集成SPDIF輸出，支持采樣率到24-bit@96KHz，DMA控制數據流傳輸。
集成1路18-bit精度DAC，模擬輸出LINEOUT_R和LINEOUT_L。
集成I2C host/slave控制接口；
集成4路PWM輸出；
集成16-bit精度audio ADC。
2路通道，可用于MIC輸入，支持音頻疊加及簡單混響處理；
支持錄音并編碼后存儲到SD或U盤中；
集成6路10-bit ADC，可用作按鍵等，支持MCU喚醒功能。
集成可編程GPIO，驅動電流4級可配置（2mA/4mA/8mA/24mA），上拉、開漏可配置。
其他
支持ADPCM，MP3*，WMA*，LC-AAC*，OGG，F(xiàn)LAC*，APE*等解碼。
支持ADPCM，MP3*編碼。
可嵌入EQ等音頻后處理軟件。
內置藍牙協議棧，支持A2DP、HFP、AVRCP、PBAP等profile。
內置噪音抑制和回聲消除算法，實現藍牙的語音通信功能。
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|

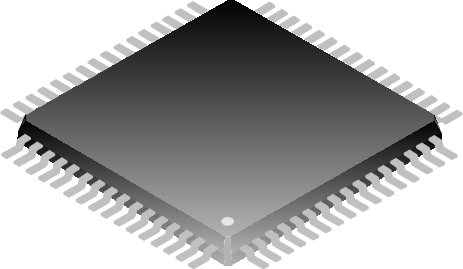

| SQ96B82L | LQFP-64-10×10-0.5 | SQ96B82L | 無鹵 | 料盤 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SQ96B82L | 345 | 2023-08-23 | SQ96B82L 簡要版說明書 |
