SLP74AHC123A是一種帶復位的雙可觸發單穩態多諧振蕩器。這種邊緣觸發多諧振蕩器的特點是通過三種方法控制輸出脈沖持續時間。在第一種方法中，A輸入低，B輸入高。在第二種方法中，B輸入高，A輸入低。在第三種方法中，A輸入低，B輸入高，復位(RD)輸入高。基本脈沖時間通過選擇外部電阻(REXT)和電容(CEXT)來編程。
一旦觸發，基本輸出脈沖寬度可以通過重新觸發門控低電平有源(nA)或高電平有源(nB)來延長。通過重復這個過程，可以使輸出脈沖周期盡可能長。脈沖持續時間可以通過降低nRD來減少，這也抑制了觸發。

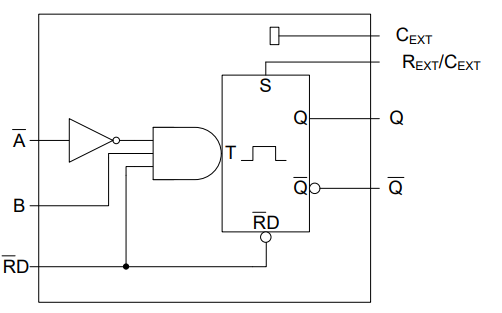

從nRD到輸入門的內部連接使得可以通過輸入nRD的正向信號觸發電路，通過重新觸發和早期復位來說明脈沖控制?；据敵雒}沖寬度本質上是由外部定時元件REXT和CEXT的值決定的。當CEXT為10nF時，典型輸出脈寬定義為:tW = REXTCEXT，其中tW =脈寬，單位為ns；REXT =外部電阻k；CEXT =以pF為單位的外部電容器。
所有輸入支持施密特觸發
輸入電壓高于Vcc
由有源高電平或有源低電平門控邏輯輸入觸發的邊沿
可重拾極長脈沖
直接復位終止輸出脈沖
ESD防護性能：
HBM：2000V
CDM：1000V
抗閂鎖能力：100mA
工作溫度范圍-40°C ~ +85°C和-40°C ~ +125°C
