SD6920
高PFC、高恒流精度、非隔離LED照明驅動芯片

SD6920是一款專用于非隔離LED驅動的控制芯片，外圍應用采取浮地Buck架構。在該架構下，芯片采樣電感電流進入內部，并利用內部誤差放大器形成閉環反饋網絡，從而達到高恒流精度和高輸入/輸出調整率。同時，芯片自帶PFC控制，自動實現全電壓范圍高PF值。芯片的臨界導通模式減小開關損耗，提高系統轉換效率。

SD6920內部集成各種保護功能，包括輸出開路保護，輸出短路保護，逐周期過流保護，過溫保護等。

SD6920內置VCC穩壓管，可允許外圍無輔助繞組工作且輸出電壓范圍最大化。

SD6920具有超低的啟動電流和工作電流，可在全電壓輸入范圍內（85VAC~265VAC）高效驅動高亮度LED。


主要特點

  • 恒流控制模式（專利）

  • 精確恒定電流（<±3%）供給LED

  • 全電壓輸入范圍PF>0.9

  • 高轉換效率>93%（18W）

  • 臨界導通模式

  • LED短路保護（專利）

  • LED開路保護

  • VCC欠壓保護

  • VCC穩壓管內置

  • 過溫保護

  • 過電流保護


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SD6920TR SOT-23-6L / 無鹵 編帶

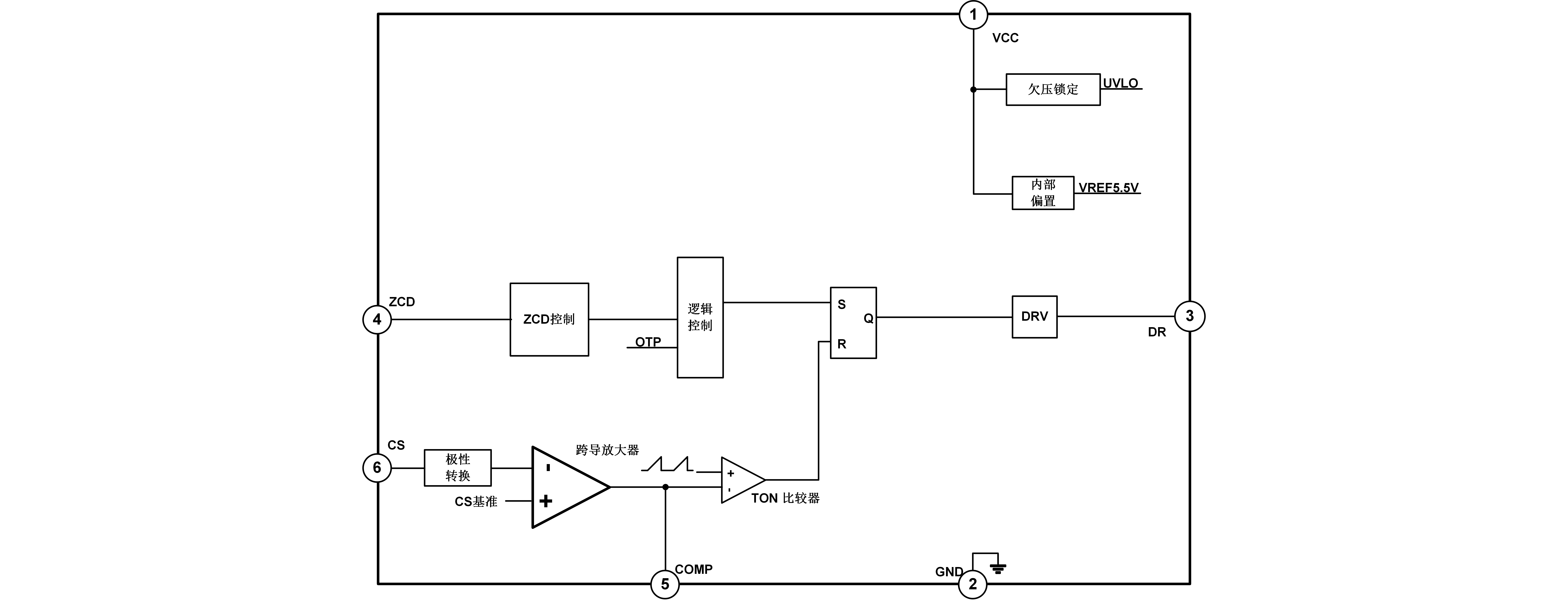

內部框圖


技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SD6920 PDF 255 2023-11-29 SD6920 j簡要版說明書
封裝外形圖
