SDH21364是用作MOSFET和IGBT等高壓、高速功率器件的三相柵極驅動電路，主要包含三個獨立的半橋驅動電路。內置死區時間，可確保功率管上下橋臂不會同時導通。內置輸入信號濾波，防止噪聲干擾。提供外部使能控制可同時關斷六通道輸出。此外，它還具有欠壓保護和過流保護功能，出現異常時立即關斷六通道輸出。
高側浮動偏移電壓600V
輸出電流+0.23 A/-0.45A
輸入邏輯兼容3.3V/5V
死區時間控制
欠壓保護（UVLO）
過流保護關斷六通道輸出
使能控制
輸入輸出同相
集成三個獨立的半橋驅動器
dV/dt誤動作防止功能
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|

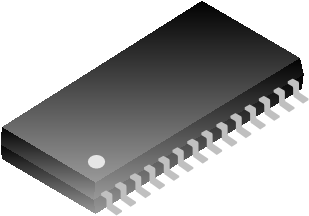

| SDH21364 | SOP-28-375-1.27 | SDH21364 | 無鹵 | 料管 | |
| SDH21364TR | SOP-28-375-1.27 | SDH21364 | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SDH21364 | 205 | 2023-06-27 | SDH21364 簡要版說明書 |
