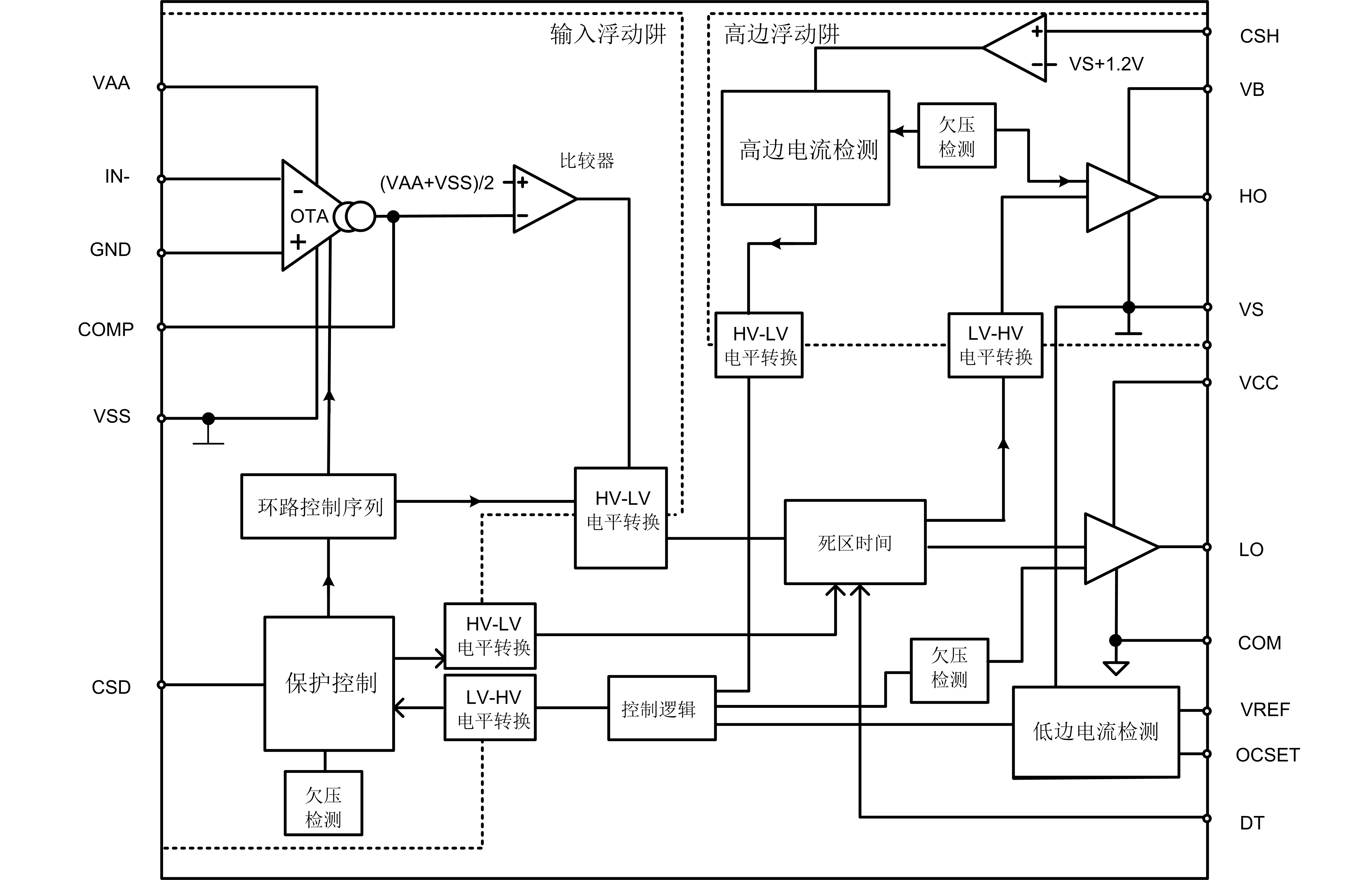

SD3215是一款死區時間可調的高性能D類音頻放大驅動器。器件設計最高耐壓高達200V。配以必要的外圍元件，例如兩個功率MOS管等，可以實現半橋D類功率放大器應用。使用上下電電容可以有效抑制“咔嗒”噪聲，同時隔離良好的內部音頻放大器也能保證低噪聲的放大性能。
對于外接功率MOS管，器件特別設計了各種保護措施以避免其被損壞，例如過流保護和欠壓保護。
電壓等級±100V
D類音頻功率放大器
集成模擬跨導放大器
“咔嗒”噪聲抑制
過流自動斷電和重置
預置可選擇死區時間以提高THD
欠壓閉鎖保護
工作頻率高達800KHz
環境溫度 -40°C~+125°C
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|

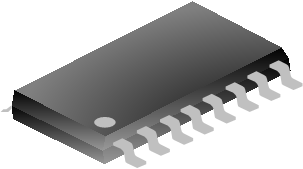

| SD3215SC | SOP-16-225-1.27 | SD3215 | 無鹵 | 料管 | |
| SD3215SCTR | SOP-16-225-1.27 | SD3215 | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SD3215 | 349 | 2023-06-12 | SD3215 簡要版說明書 |
