SDM50N60FA
智能功率模塊(IPM) 600V/50A 三相全橋驅動

SDM50N60FA是高度集成、高可靠性的3相無刷直流電機驅動電路，主要應用于中高功率的變頻驅動，如伺服器、變頻器、空調等。其內置了6個低損耗的IGBT管和3個高速半橋高壓柵極驅動電路。

SDM50N60FA內部集成了欠壓、短路、溫度輸出等各種電路，提供了優異的保護和寬泛的安全工作范圍。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。

SDM50N60FA采用了高絕緣、易導熱的設計，提供了非常緊湊的封裝體，使用非常方便，尤其適合要求緊湊安裝的應用場合。


主要特點

內置6個600V/50A的低損耗IGBT

內置高壓柵極驅動電路

內置欠壓保護、過流保護和溫度輸出

內置自舉二極管

完全兼容3.3V和5V的MCU的接口，高電平有效

3個獨立的負直流端用于變頻器電流檢測的應用

報警信號：對應于低側欠壓保護和短路保護

封裝體采用DBC設計，熱阻極低

絕緣級別：2500Vrms/min


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SDM50N60FA DIP-29A SDM50N60FA 無鹵 料管

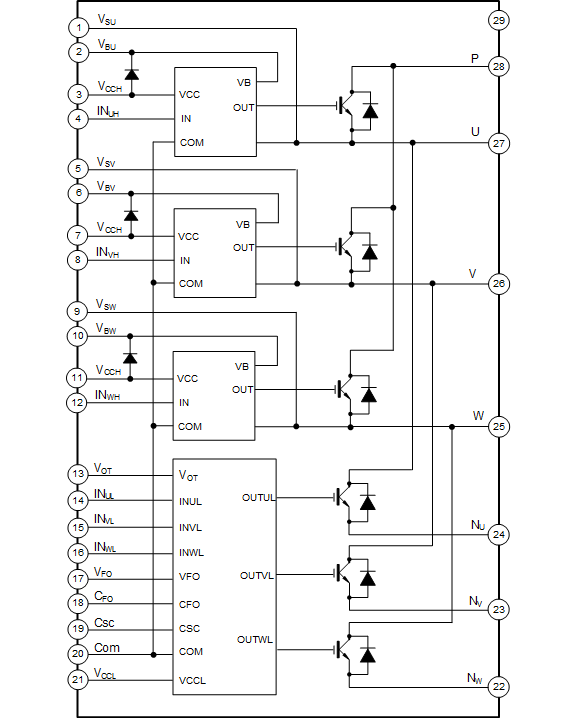

內部框圖


技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SDM50N60FA PDF 315 2023-02-08 SDM50N60FA 簡要版說明書
封裝外形圖
