SD6834
內置高壓MOSFET電流模式PWM+PFM控制器系列

SD6834是用于開關電源的內置高壓MOSFET外置采樣電阻的電流模式PWM+PFM控制器系列產品。

該電路待機功耗低，啟動電流低。在待機模式下，電路進入打嗝模式，從而有效地降低電路的待機功耗。

電路的開關中心頻率為25~67kHz，隨負載而定。抖動的開關頻率，可以獲得較低的EMI。

內置峰值電流補償電路，可以使不同交流電壓輸入時極限峰值電流一致。上電時，峰值電流補償最大，然后逐漸達到平衡，可以減小在上電過程中變壓器的應力，防止變壓器飽和。還可以通過CS端電阻調節極限峰值電流。

電路內部集成了各種異常狀態保護功能。包括欠壓鎖定，過壓保護，過載保護，脈沖前沿消隱，原線圈過流保護和溫度保護功能。在電路發生保護以后，電路可以不斷自動重啟，直到系統正常為止。


主要特點

  • 能源之星2.0標準

  • 低啟動電流（3μA）

  • 隨負載而變的開關頻率可以提高效率

  • 抖動的開關頻率可以降低EMI

  • 過壓、原線圈過流、過載、過溫保護

  • 外置峰值電流采樣電阻

  • 欠壓鎖定

  • 內部集成高壓MOSFET

  • 自動重啟

  • 峰值電流補償電路

  • 初始化峰值電流最大補償，實現軟啟動功能

  • 打嗝模式

  • 逐周期限流


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SD6834 DIP-8-300-2.54 SD6834 無鹵 料管

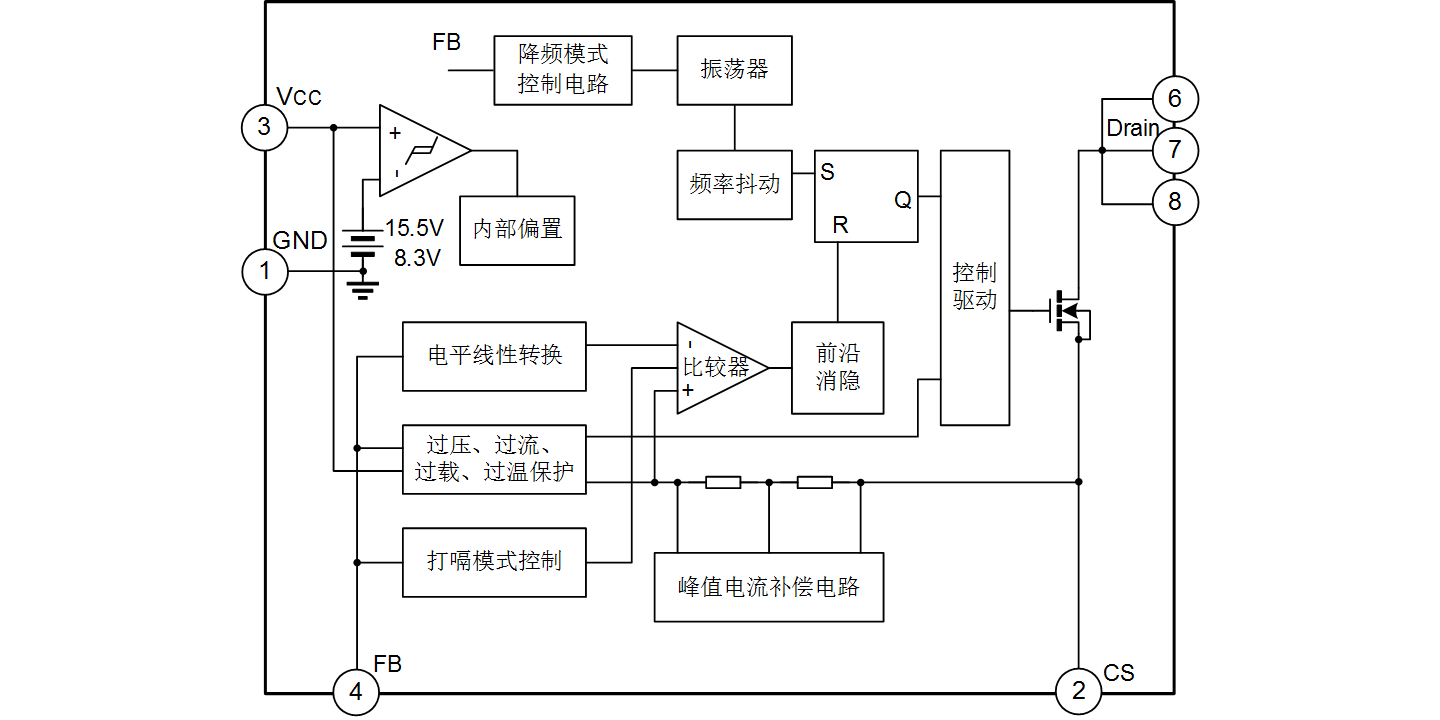

內部框圖


技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SD6834 PDF 333 2024-01-05 SD6834 簡要版說明書
封裝外形圖
