SDH790XSHN是一款專用于非隔離LED驅動的控制芯片，內置高壓功率MOSFET和高壓JFET。芯片采樣MOS管電流進入內部，并利用內部誤差放大器形成閉環反饋網絡，從而達到高恒流精度和高輸入/輸出調整率。同時，芯片自帶PFC控制，自動實現全電壓范圍高PF值。芯片的臨界導通模式減小開關損耗，提高系統轉換效率。

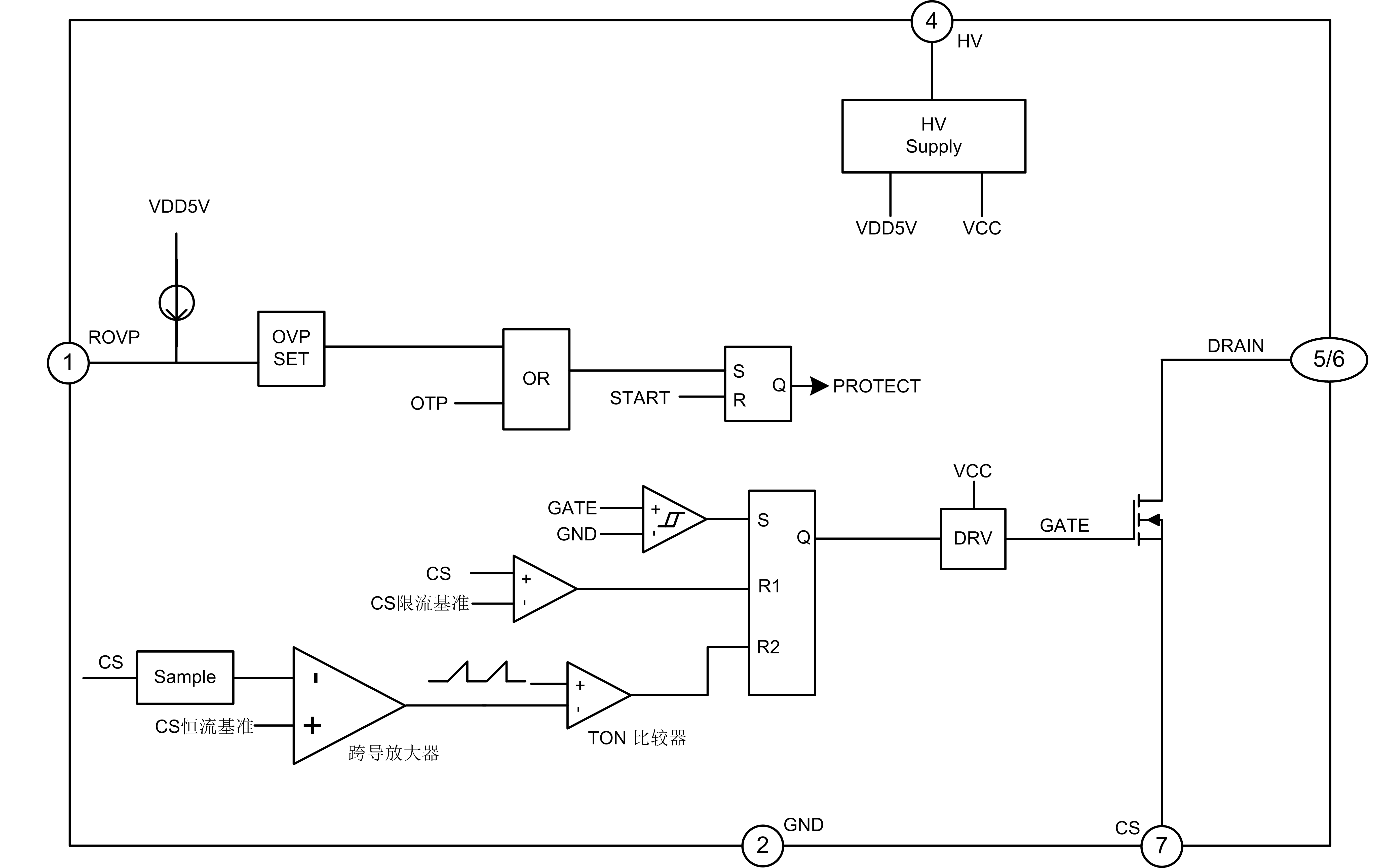

SDH790XSHN無需外圍積分電容狀態下，實現高功率因數。
SDH790XSHN無需外圍VCC管腳及其對地的VCC電容。
SDH790XSHN利用ROVP管腳對輸出過壓保護點進行設置。
SDH790XSHN內部集成各種保護功能，包括輸出開路保護，輸出短路保護，逐周期過流保護，過溫保護等。
SDH790XSHN具有超低的啟動電流和工作電流，可在全電壓輸入范圍內高效驅動高亮度LED。
恒流控制模式（專利）
外圍無補償電容下實現高功率因數（專利）
內置高壓供電
無需外圍VCC管腳和VCC電容
內置高壓功率MOSFET和高壓JFET
精確恒定電流（≤±3%）供給LED
全電壓輸入范圍PF>0.9
臨界導通模式
LED短路保護
LED開路保護
過電流保護
內部高溫降電流功能
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SDH7902SHN | SOP-7-225-1.27 | 7902SHN | 無鹵 | 料管 | |
| SDH7902SHNTR | SOP-7-225-1.27 | 7902SHN | 無鹵 | 編帶 | |
| SDH7903SHN | SOP-7-225-1.27 | 7903SHN | 無鹵 | 料管 | |
| SDH7903SHNTR | SOP-7-225-1.27 | 7903SHN | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SDH790XSHN | 343 | 2024-06-21 | SDH790XSHN 說明書 |
