SDM15G60FD8
智能功率模塊(IPM)，600V/15A 三相全橋驅動

SDM15G60FD8是高度集成、高可靠性的三相無刷直流電機驅動電路，主要應用于較低功率的變頻驅動，如空調壓縮機、工業伺服器、低功率變頻器等。其內置了3相全橋高壓柵極驅動電路和6個低損耗IGBT管。

SDM15G60FD8內部集成了欠壓、短路等各種保護功能，提供了優異的保護和寬泛的安全工作范圍。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。

SDM15G60FD8采用了高絕緣和易導熱設計，提供了非常緊湊的封裝體，使用非常方便，尤其適合要求緊湊安裝的場合。


主要特點

內置6個低損耗600V/15A IGBT

內置高壓柵極驅動電路（HVIC）

內置欠壓保護、過流保護和溫度輸出

內置帶限流電阻的自舉二極管

完全兼容3.3V和5V的MCU的接口，高電平有效

3個獨立的負直流端用于變頻器電流檢測的應用

報警信號：對應于低側欠壓保護和短路保護

封裝體采用 Al2O3  DBC設計，熱阻極低

絕緣級別：1500Vrms/min


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SDM15G60FD8 DIP-24HL SDM15G60FD8 無鹵 料管

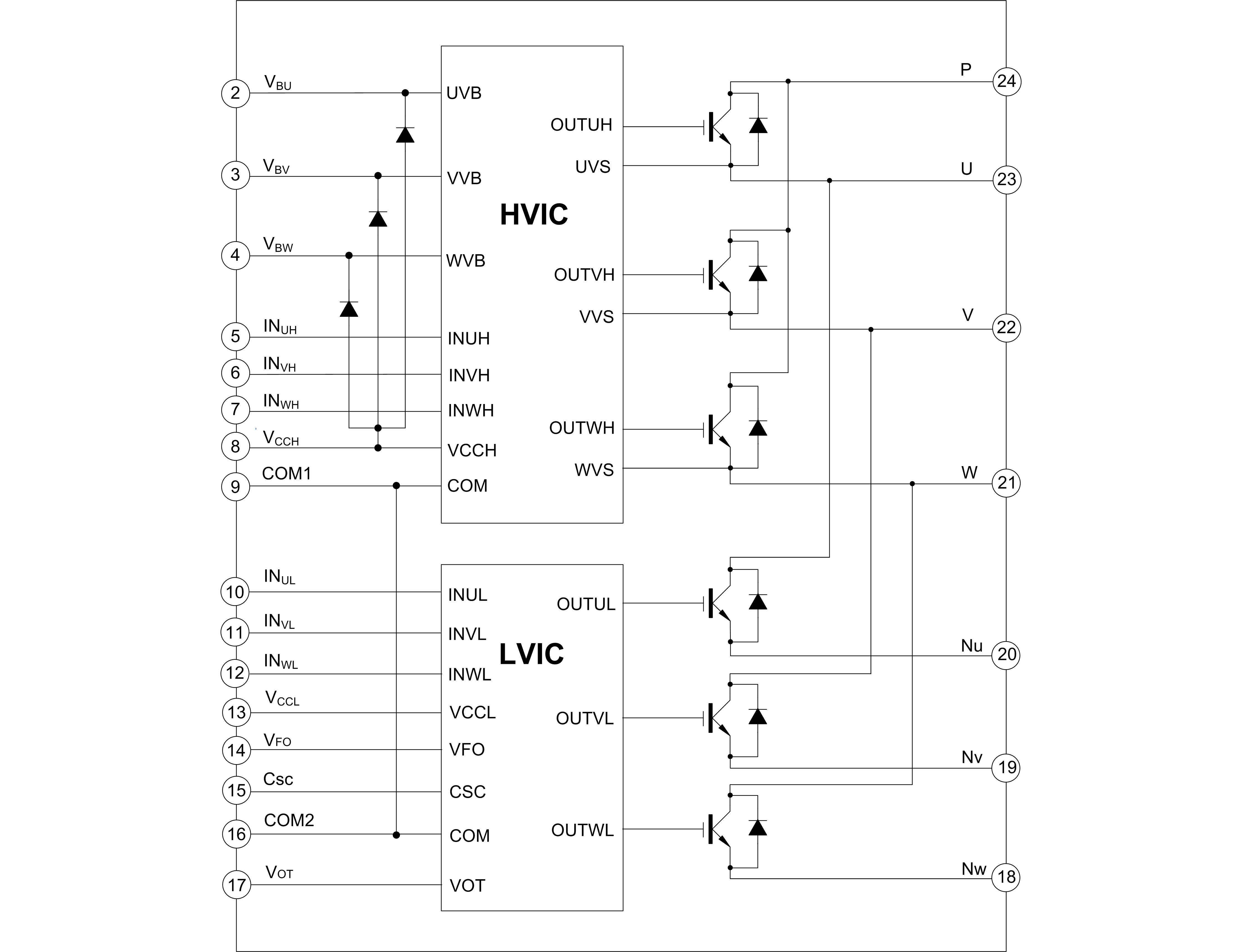

內部框圖


技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SDM15G60FD8 PDF 324 2022-02-28 SDM15G60FD8 說明書
封裝外形圖
