SDM15L60RA
智能功率模塊（IPM），600V/15A三相全橋驅動

    SDM15L60RA是高度集成、高可靠性的三相無刷直流電機驅動電路，主要應用于較低功率的變頻驅動，如空調、電冰箱、洗衣機等。其內置了3相全橋高壓柵極驅動電路和6個低損耗RC IGBT管。

    SDM15L60RA內部集成了欠壓、短路、過溫、溫度監控輸出等各種保護功能，提供了優異的保護和寬泛的安全工作范圍。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。

    SDM15L60RA采用了高絕緣和易導熱設計，提供了非常緊湊的封裝體，使用非常方便，尤其適合要求緊湊安裝的場合。


主要特點

  • 內置6個低損耗600V/15A RC IGBT

  • 內置高壓柵極驅動電路（HVIC）

  • 內置欠壓保護、過溫保護、過流保護和溫度輸出

  • 內置帶限流電阻的自舉二極管

  • 完全兼容3.3V和5V的MCU的接口，高電平有效

  • 3個獨立的負直流端用于變頻器電流檢測的應用

  • 報警信號：對應于低側欠壓保護、過溫保護和短路保護

  • 封裝體采用Al2O3  DBC設計，熱阻極低

  • 絕緣級別：2000Vrms/min


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SDM15L60RA SDIP-26A SDM15L60RA 無鹵 料管

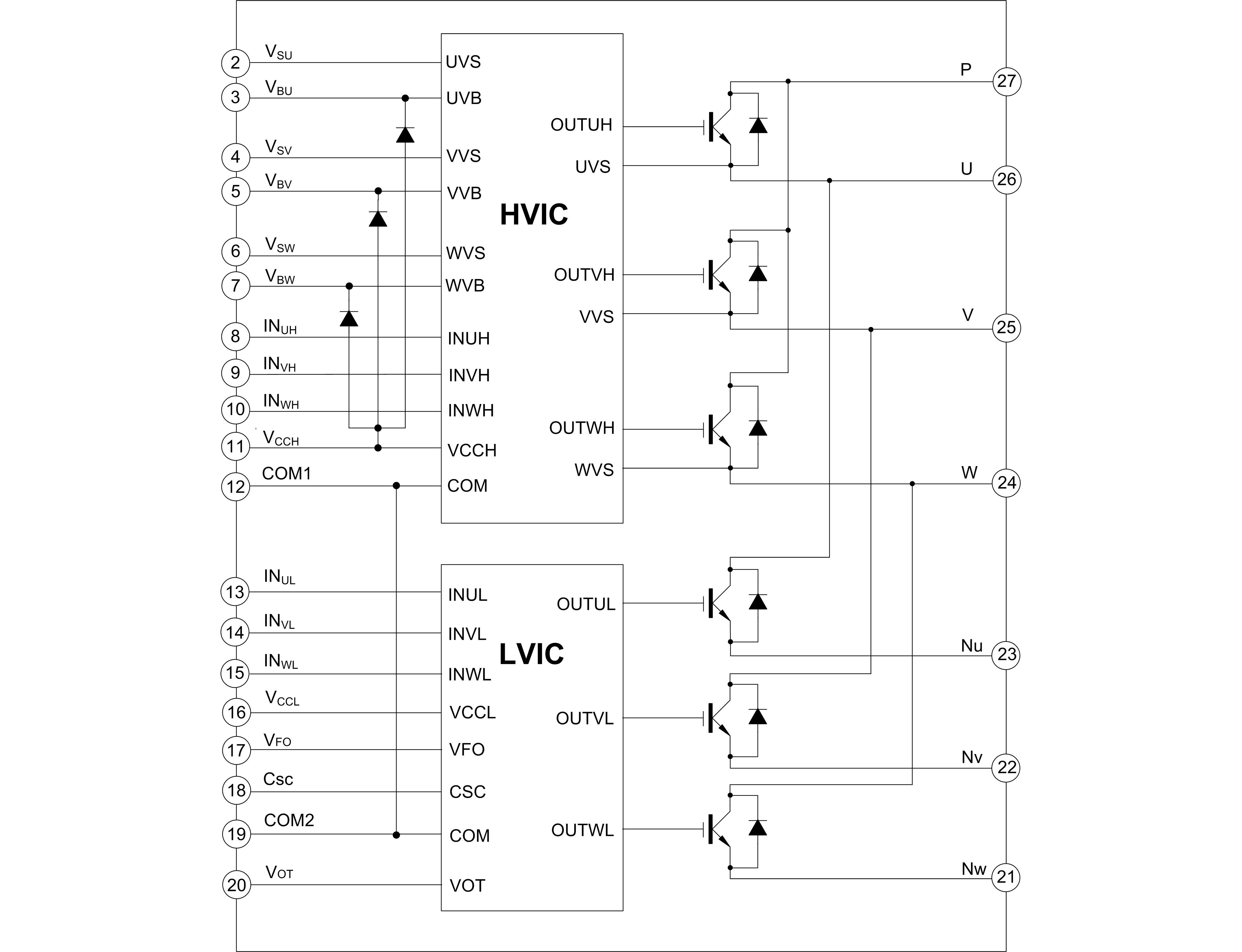

內部框圖


技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SDM15L60RA PDF 379 2024-04-03 SDM15L60RA 簡要版說明書
封裝外形圖
