SDM02M60DAE/DAS
智能功率模塊(IPM)，600V/2A三相全橋驅動

SDM02M60DAE/DAS是高度集成、高可靠性的三相無刷直流電機驅動電路，主要應用于風扇類的小功率電機驅動。其內置了6個快恢復功率MOS管和3個半橋高壓柵極驅動電路。

SDM02M60DAE/DAS內部集成了欠壓保護功能，提供了優異的保護和失效保護操作。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。

SDM02M60DAE/DAS采用了高絕緣、易導熱和低電磁干擾的設計，提供了非常緊湊的封裝體，使用非常方便，尤其適合內置于電機的應用和要求緊湊安裝的場合。


主要特點

  • 內置6個600V/2A的快恢復功率MOS管

  • 內置高壓柵極驅動電路（HVIC）

  • 內置欠壓保護

  • 內置自舉二極管

  • 內置負溫度系數電阻用于溫度檢測

  • 完全兼容3.3V和5V的MCU的接口，高電平有效

  • 3個獨立的負直流端用于變頻器電流檢測的應用

  • 優化并采用了低電磁干擾設計

  • 絕緣級別1500Vrms/min


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SDM02M60DAE DIP-23E SDM02M60DAE 無鉛 料管
SDM02M60DAS SOP-23H SDM02M60DAS 無鉛 料管
SDM02M60DASTR SOP-23H SDM02M60DAS 無鉛 編帶

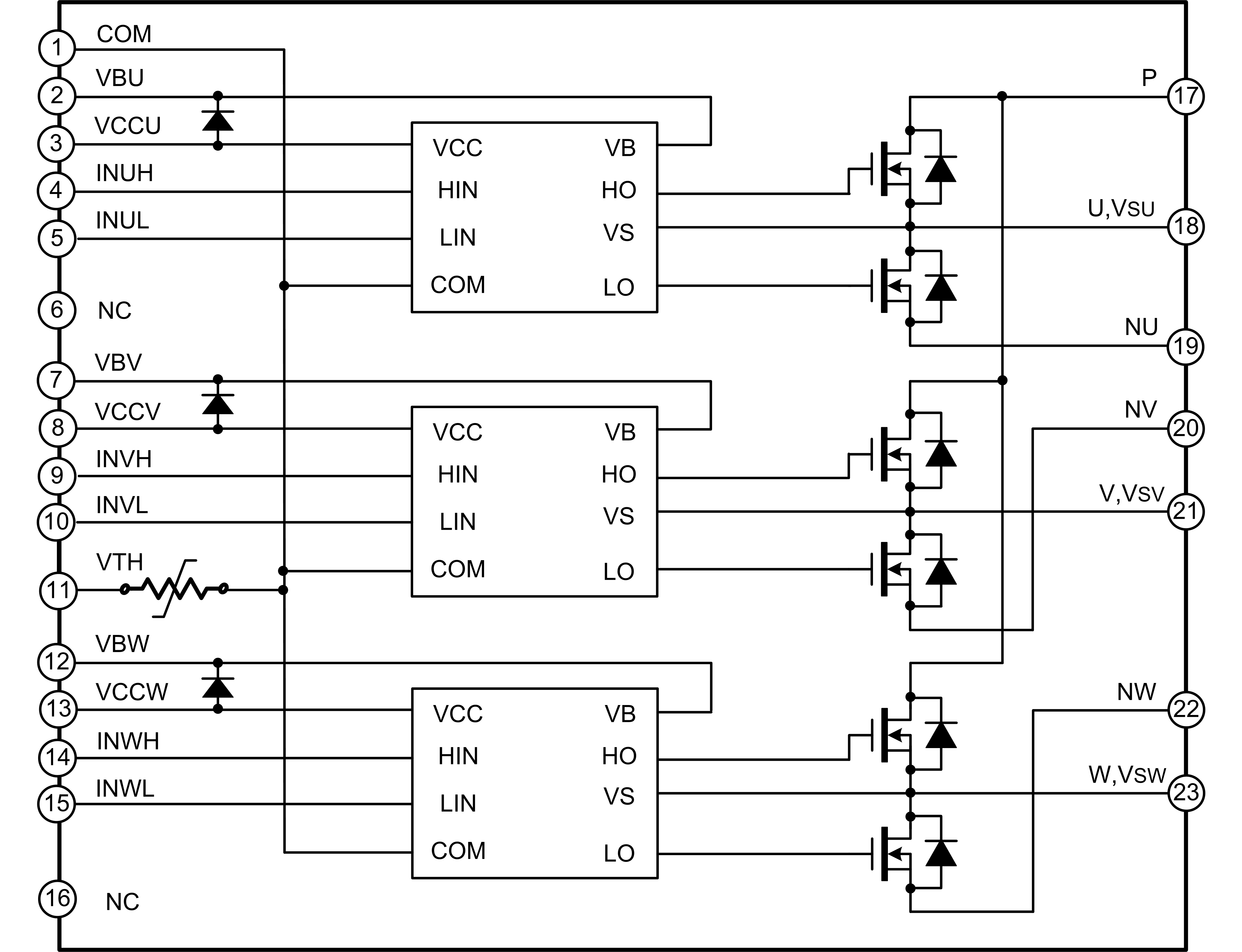

內部框圖


技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SDM02M60DAE(DAS) PDF 295 2023-08-24 SDM02M60DAE(DAS) 簡要版說明書
封裝外形圖
