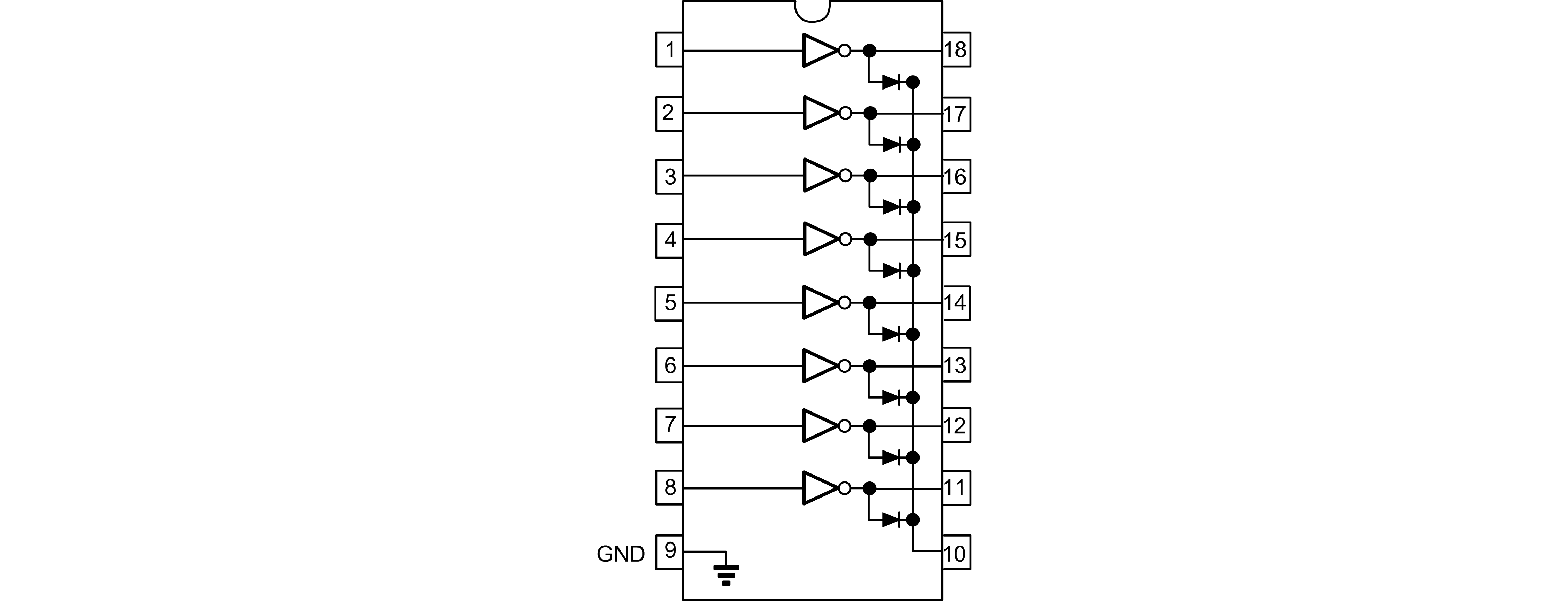

SA2803是高耐壓、大電流達林頓陣列，由八個NPN 達林頓管組成。所有單元共用發(fā)射極，每個單元采用開集電極輸出。每一對達林頓都串聯一個2.7K 的基極電阻，直接兼容TTL 和5V CMOS電路，可以直接處理原先需要標準邏輯緩沖器來處理的數據。
SA2803 工作電壓高，工作電流大，灌電流可達500mA，并且能夠在關態(tài)時承受50V 的電壓，輸出還可以在高負載電流下并行運行，很好的提供了需要多接口驅動電路的解決方案。
工作電壓范圍寬
八路高增益達林頓陣列
輸出電壓高（可達50V）
輸出電流大（可達500mA）
可與TTL、CMOS、PMOS直接連接
內置鉗位二極管適應感性負載
| 產品名稱 | 封裝形式 | 打印名稱 | 環(huán)保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|

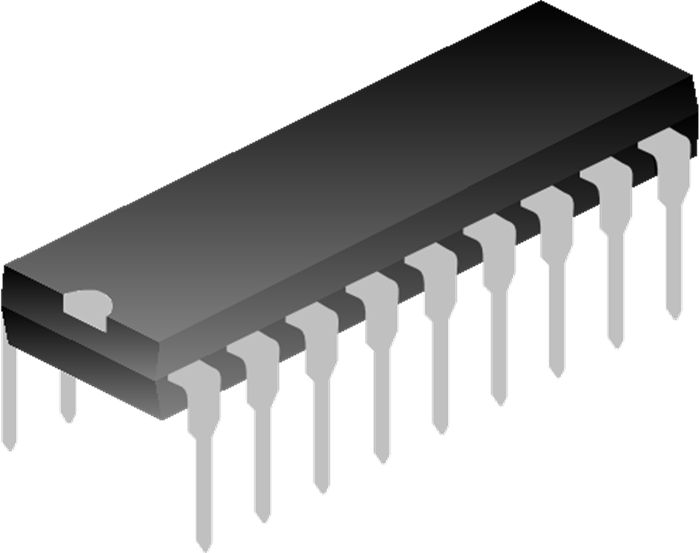

| SA2803DE | DIP-18-300-2.54 | SA2803DE | 無鹵 | 料管 | |

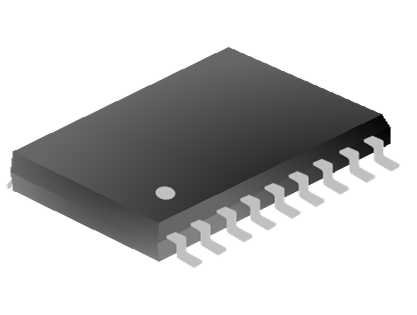

| SA2803SS | SOP-18-375-1.27 | SA2803SS | 無鹵 | 料管 | |
| SA2803SSTR | SOP-18-375-1.27 | SA2803SS | 無鹵 | 編帶 | |

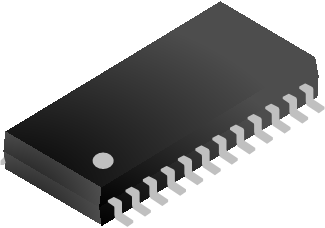

| SA2803RE | SSOP-24-225-0.635 | SA2803RE | 無鹵 | 料管 | |
| SA2803RETR | SSOP-24-225-0.635 | SA2803RE | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SA2803 | 435 | 2022-08-22 | SA2803 簡要版說明書 |
