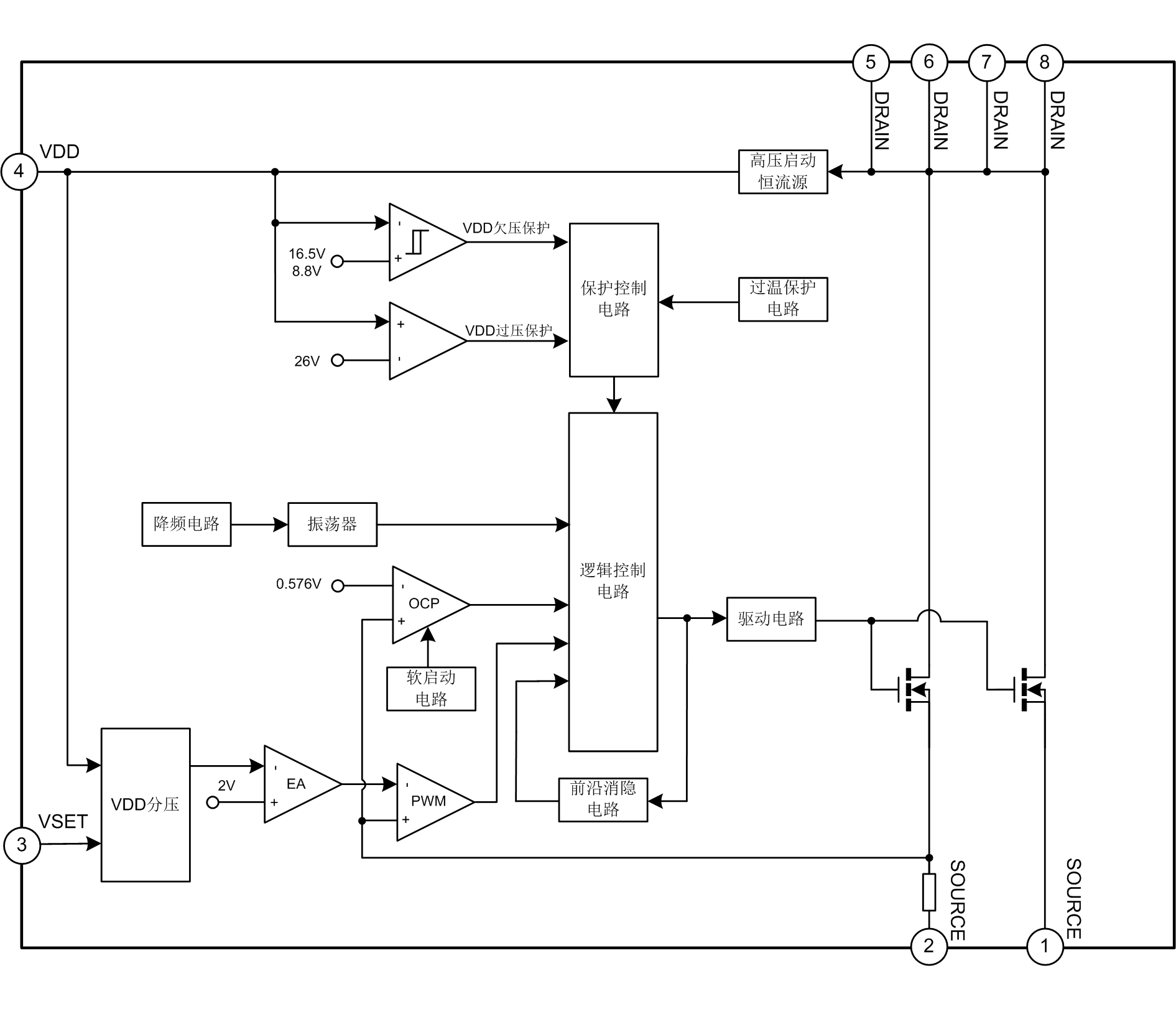

SDH8322S是用于開關電源的內置高壓MOSFET的電流模式PWM控制器。
SDH8322S內置高壓啟動電路。在輕載下會進入打嗝模式，從而有效地降低系統的待機功耗。具有降頻功能，進一步優化輕載條件下的轉換效率。具有軟啟動功能，能夠減小器件的應力，防止變壓器飽和。SDH8322S內部還集成了各種異常狀態的保護功能，包括：VDD欠壓保護，VDD過壓保護，前沿消隱，過流保護，過溫保護等。觸發保護后，電路會不斷自動重啟，直到系統正常為止。
12V，15V，18V輸出電壓三檔可調
高壓啟動
輕載打嗝
降頻
軟啟動
VDD欠壓保護
VDD過壓保護
前沿消隱
過流保護
過溫保護
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SDH8322S | SOP-8-225-1.27 | SDH8322S | 無鹵 | 料管 | |
| SDH8322STR | SOP-8-225-1.27 | SDH8322S | 無鹵 | 編帶 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SDH8322S | 225 | 2023-12-29 | SDH8322S簡要版說明書 |
