SDM15L60FA是高度集成、高可靠性的三相無刷直流電機驅動電路，主要應用于較低功率的變頻驅動，如空調、電冰箱、洗衣機等。其內置了3相全橋高壓柵極驅動電路和6個低損耗IGBT管。
SDM15L60FA內部集成了欠壓、短路、過溫、溫度監控輸出等各種保護功能，提供了優異的保護和寬泛的安全工作范圍。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。
SDM15L60FA采用了高絕緣和易導熱設計，提供了非常緊湊的封裝體，使用非常方便，尤其適合要求緊湊安裝的場合。
內置6個低損耗600V/15A RC IGBT
內置高壓柵極驅動電路(HVIC)
內置欠壓保護和過溫、過流保護和溫度輸出
內置帶限流電阻的自舉二極管
完全兼容3.3V和5V的MCU的接口，高電平有效
3個獨立的負直流端用于變頻器電流檢測的應用
報警信號：對應于低側欠壓保護和短路保護
封裝體采用 Al2O3 DBC設計，熱阻極低
絕緣級別：2000Vrms/min

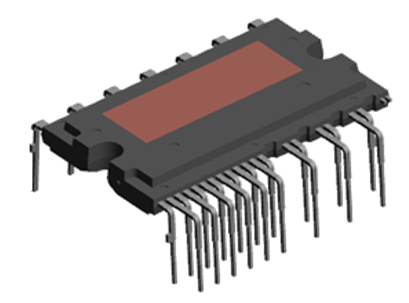

| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SDM15L60FA | DIP-26A | SDM15L60FA | 無鹵 | 料管 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SDM15L60FA | 346 | 2024-04-18 | SDM15L60FA 簡要版說明書 |
