SDH6984DH是一款專用于非隔離LED驅動的控制芯片，外圍應用采取浮地Buck架構, 內置高壓功率MOSFET和高壓耗管。在該架構下，芯片采樣電感電流進入內部，并利用內部誤差放大器形成閉環反饋網絡，從而達到高恒流精度和高輸入/輸出調整率。同時，芯片自帶PFC控制，自動實現全電壓范圍高PF值。芯片的臨界導通模式減小開關損耗，提高系統轉換效率。

SDH6984DH無需外圍積分電容狀態下，實現高功率因數。

SDH6984DH內置VCC穩壓管和高壓供電控制模塊，在一定VCC范圍內對VCC電容進行供電，外圍供電及高壓?jiǎn)?dòng)線路可以省去，節約成本和面積。

SDH6984DH內部集成各種保護功能，包括輸出開路保護，輸出短路保護，逐周期過流保護，過溫保護等。

SDH6984DH具有超低的啟動電流和工作電流，可在全電壓輸入范圍內高效驅動高亮度LED。

主要特點

恒流控制模式（專利）
外圍無補償電容下實現高功率因數（專利）
內置高壓供電
內置VCC穩壓管
內置高壓功率MOSFET和高壓耗管
精確恒定電流（<±3%）供給LED
全電壓輸入范圍PF>0.9w
臨界導通模式
LED短路保護
LED開路保護
VCC欠壓保護
過溫保護
過電流保護
內部高溫降電流功能

產品規格分類

產品名稱	封裝形式	打印名稱	環保等級	包裝	備注
SDH6984DH	DIP-8-300-2.54	SDH6984DH	無鹵	料管

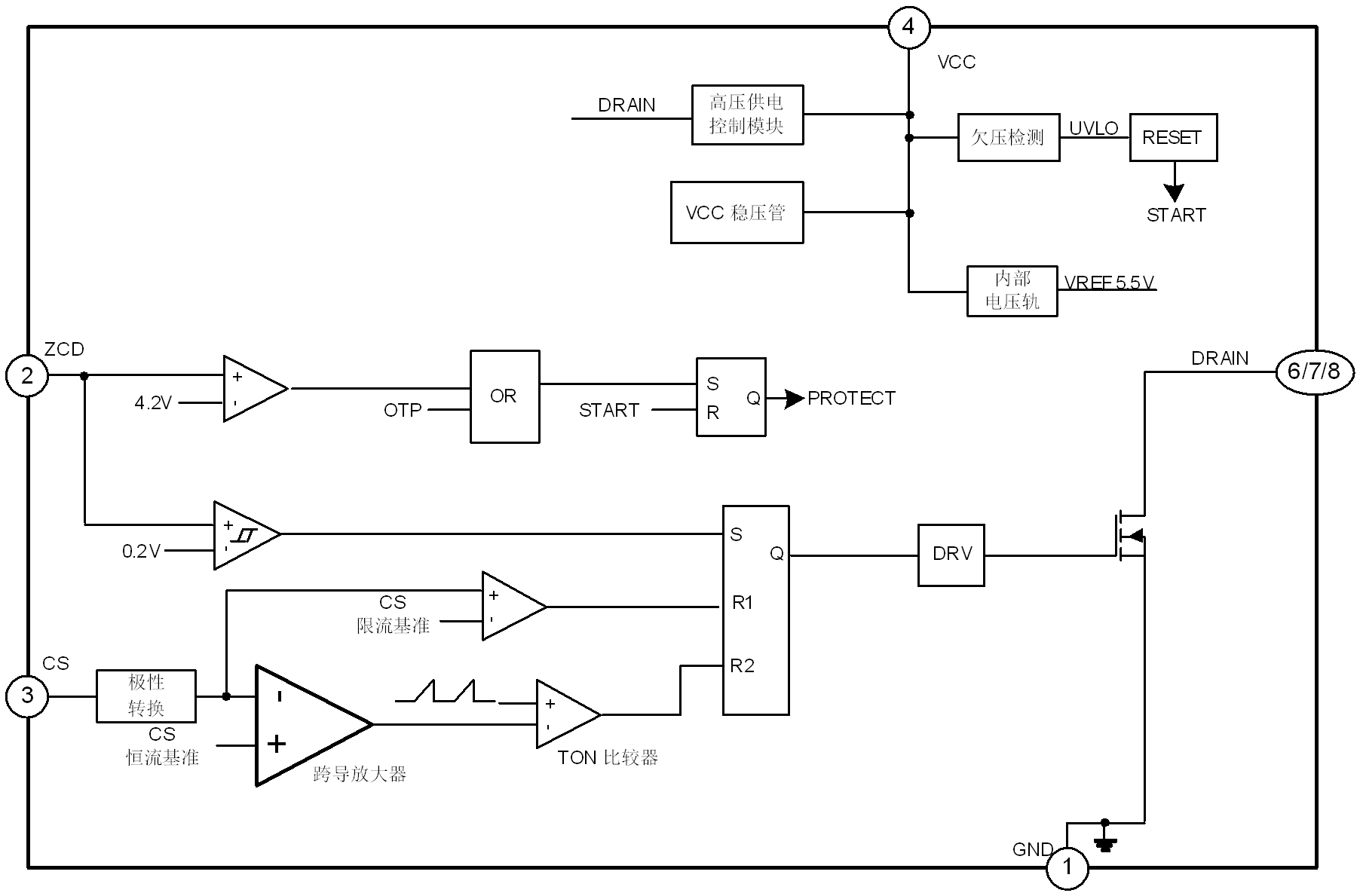

內部框圖


封裝外形圖

DIP-8-300-2.54
