SD30M60AC
智能功率模塊 600V/30A 三相全橋驅動

SD30M60AC是高度集成、高可靠性的3相無刷直流電機驅動電路，主要應用于較低功率的變頻驅動，如空調、洗碗機、工業縫紉機等。其內置了6個低損耗的IGBT管和3個高速半橋高壓柵極驅動電路。

SD30M60AC內部集成了欠壓、短路、過溫等各種電路，提供了優異的保護和寬泛的安全工作范圍。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。

SD30M60AC采用了高絕緣、易導熱的設計，提供了非常緊湊的封裝體，使用非常方便，尤其適合要求緊湊安裝的應用場合。

主要特點

內置6個600V/30A的低損耗IGBT；

內置高壓柵極驅動電路；

內置欠壓保護和過溫、過流保護；

內置自舉二極管；

完全兼容3.3V和5V的MCU的接口，高電平有效；

3個獨立的負直流端用于變頻器電流檢測的應用；

報警信號：對應于低側欠壓保護和短路保護；

封裝體采用DBC設計，熱阻極低；

絕緣級別：2500Vrms/min。

產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注
SD30M60AC DIP-27H SD30M60AC 無鹵 料管
內部框圖


技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SD30M60AC PDF 346 2024-04-15 SD30M60AC 簡要版說明書

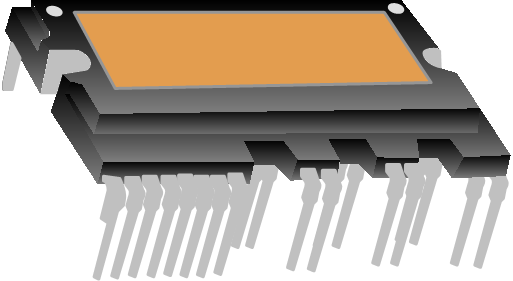

封裝外形圖
