SDM10G60FB是高度集成、高可靠性的3相無刷直流電機驅動電路，主要應用于較低功率的變頻驅動，如空調、電冰箱、洗衣機等。其內置了3相全橋高壓柵極驅動電路和6個低損耗IGBT管。
SDM10G60FB內部集成了欠壓、短路、過溫等各種保護功能，提供了優異的保護和寬泛的安全工作范圍。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。
SDM10G60FB采用了高絕緣和易導熱設計，提供了非常緊湊的封裝體，使用非常方便，尤其適合要求緊湊安裝的場合。
內置6個低損耗600V/10A IGBT；
內置高壓柵極驅動電路(HVIC)；
內置欠壓保護、過溫保護、過流保護和溫度輸出；
內置帶限流電阻的自舉二極管；
完全兼容3.3V和5V的MCU的接口，高電平有效；
3個獨立的負直流端用于變頻器電流檢測的應用；
報警信號：對應于低側欠壓保護和短路保護；

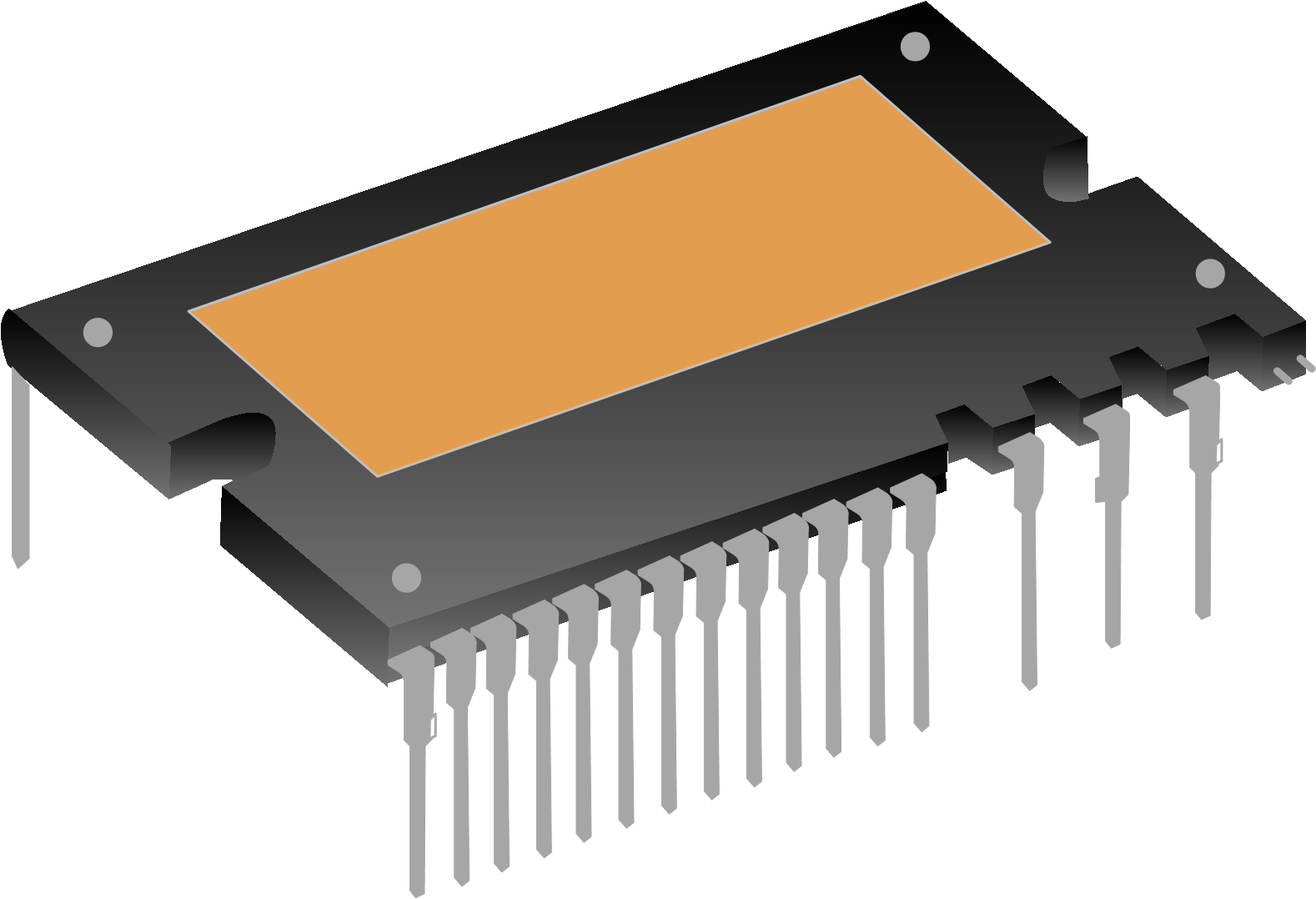

封裝體采用 Al2O3 DBC設計，熱阻極低；
絕緣級別：1500Vrms/min。
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SDM10G60FB | DIP-24HL | SDM10G60FB | 無鹵 | 料管 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SDM10G60FB | 372 | 2023-02-24 | SDM10G60FB 簡要版說明書 |
