SQ96A86S作為一顆高度集成的音頻SoC，集成Cortex-M0進行低功耗管理，高性能CPU完成系統控制，配以高性能音頻專用DSP處理音頻編解碼和音效處理，同時還集成SAR-ADC，USB2.0，SD/MMC/SDIO等控制器，RTC，以及音頻CODEC和I2S音頻接口。

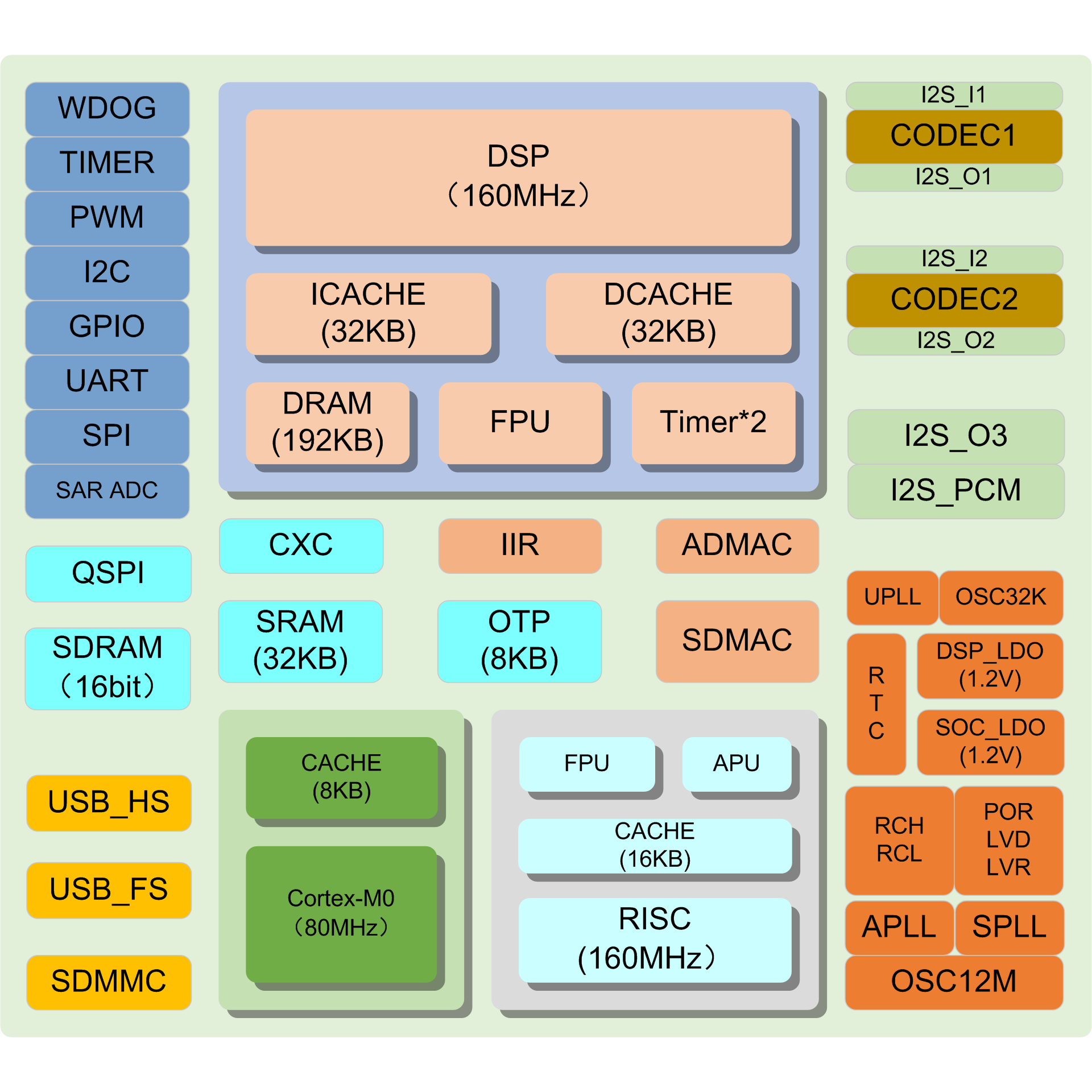

芯片架構
CPU
精簡指令集處理器架構, 32位數據，16位/32位混合編碼指令；
3級流水線,最高工作頻率160MHz；
32個32位通用寄存器，16個快速中斷的通用寄存器；
配備高速緩存（16KB），四路組關聯，支持WB/WT；
配備硬件浮點單元，支持單精度浮點數；
配備音頻處理單元；
配備DSP擴展指令，硬件乘法器，支持1個周期快速產生乘法結果；
配備緊耦合IP，包括矢量中斷控制器與計時器；
DSP
5級流水線，最高工作頻率160MHz；
32bit/16bit乘法：MAC16，MUL16，MUL32；
32bit整數除法；
單精度浮點運算；
專用硬件音頻加速引擎；
32KB指令/數據Cache，支持WB/WT；
兩片Local SRAM，128KB+64KB；
Cortex-M0核
高性能32bit Cortex-M0核心，最高工作頻率80MHz；
內建8KB Cache，分四個地址區域，獨立配置是否Cache；
支持降頻工作，最高總線頻率四分之一；
時鐘和電源管理
外接32.768KHz晶振和12MHz晶振；
內置RCL和RCH；
內置系統PLL，音頻PLL和USB1.1 PLL；
內置雙1.2V LDO；
集成單獨供電RTC，帶萬年歷功能；
支持降頻、STOP等多種低功耗工作模式；
存儲控制器
OTP
容量8KB；
存放啟動代碼、參數和密鑰；
SPI Flash控制器
支持SPI Flash 1/2/4線模式；
支持核心直接在SPI Flash上運行；
SRAM
240KB內置SRAM，系統32KB+16KB，DSP 192KB；
支持Byte，Half-word，Word讀寫；
SDRAM控制器
高效SDRAM控制器，支持16bit位寬操作；
支持Self-refresh，Power Down等SDRAM低功耗模式；
內部疊封2MB SDRAM；
外設接口
I2S_I/O
I2S_I/O1支持5.1聲道，其他支持2.0聲道；
支持24bit@192KHz；
支持時鐘Master和Slave模式；
支持PDMA模式；
音頻CODEC
內置2組立體聲Audio ADC，SNR 100db(A-weight)；
支持立體聲模擬MIC輸入，支持ALC功能；
內置2組立體聲Audio DAC，SNR 100db(A-weight)；
USB_HS
內置高速PHY；
符合USB2.0標準，支持高速、全速、低速；
支持控制、批量、中斷和同步傳輸；
內置2KB SRAM；
內置Normal和Scatter-Gather DMA傳輸；
USB_FS
內置全速PHY；
符合USB2.0標準，支持全速、低速；
支持控制、批量、中斷和同步傳輸；
內置1KB SRAM；
內置DMA傳輸；
SD/MMC/SDIO
符合SD2.0，MMC4.3和SDIO2.0標準規范；
支持1和4-bit模式；
內置Normal和鏈?zhǔn)紻MA傳輸；
UARTx4
提供4個UART模塊；
高速UART1內置64深度FIFO，UART2深度8，UART3/4深度16；
支持?jǐn)?shù)據位和停止位可編程；
支持奇偶檢驗或者無校驗；
支持接收、發送FIFO中斷；
UART1支持PDMA模式；
I2Cx2
支持標準、快速和高速三種模式；
支持Master和Slave模式；
SPI
支持SPI標準4線協議；
內建獨立8x32發送和接收緩存；
支持PDMA模式；
PWM
支持預置分頻；
8路獨立PWM輸出；
16位計數精度；
ADC
8路模擬輸入通道，10bit精度；
GPIO
兩組GPIO控制器；
獨立上拉電阻使能；
驅動能力選擇（2/4/8/24mA）；
支持每個IO的中斷可配，沿或者電平觸發；
內置硬件模塊
xDMAC
兩個控制器，最高支持12路（8+4）獨立可配置通道；
支持Normal和Scatter-Gather傳輸模式；
支持Byte-，Half-word-和Word-存??；
支持源/目標地址自增；
支持16路數據請求通道；
EQ加速引擎IIR
Timer
支持預置分頻；
五組獨立計數器；
32bit計數精度；
