永磁同步電機PMSM由于其效率高、體積小、結構簡單、動態響應快等優點，使用范圍越來越廣。針對空調應用，整體方案采用MCU(SC32F58128)+雙IPM+ACDC+PFC方案，士蘭提供整套解決方案可以同時控制空調壓縮機、直流風機、PFC。電機都采用單電阻算法，通過無感方式有效降低了電控方案成本的同時具有啟動速度快，帶載能力強等優點，兼顧使用士蘭整套解決方案可以使得客戶的電控BOM成本達到行業最低水平。

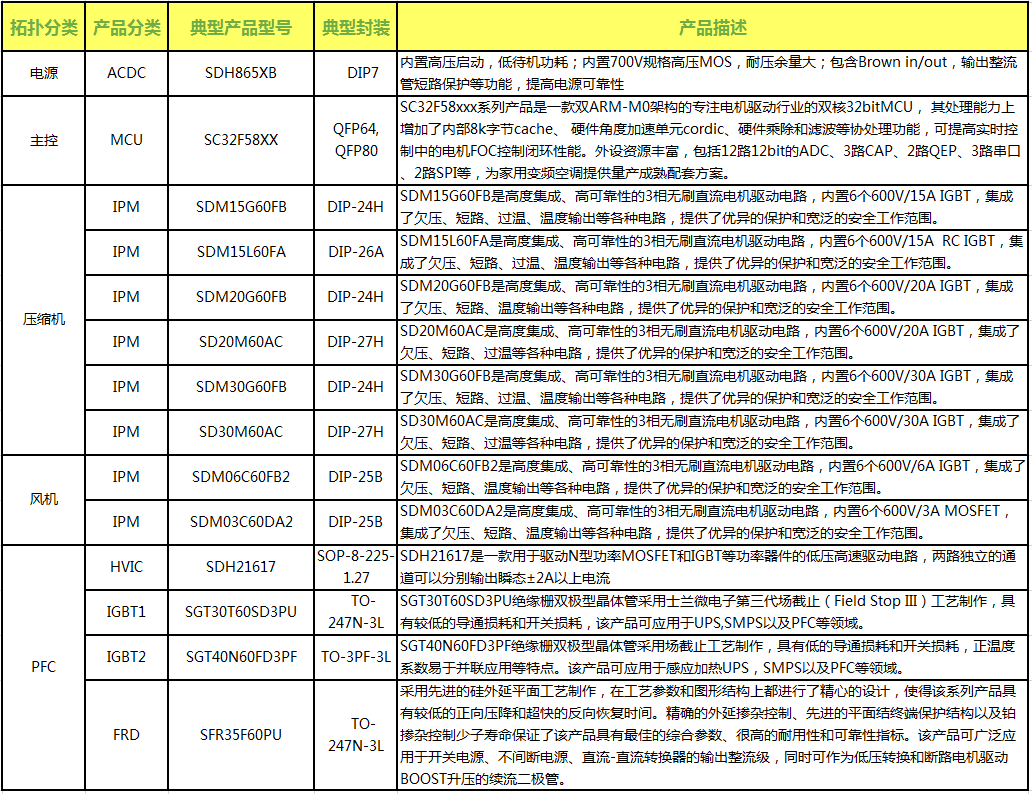

整體解決方案拓撲分類：


方案拓撲

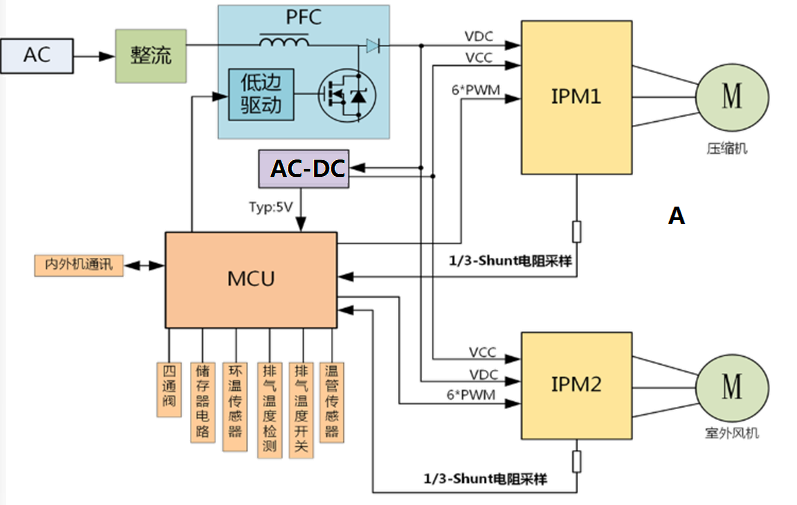

士蘭微提供空調外機板全套硬件方案，包括：MCU,IPM,PFC(驅動IC,IGBT,FRD),ACDC。下圖為士蘭微家用空調的典型拓撲。

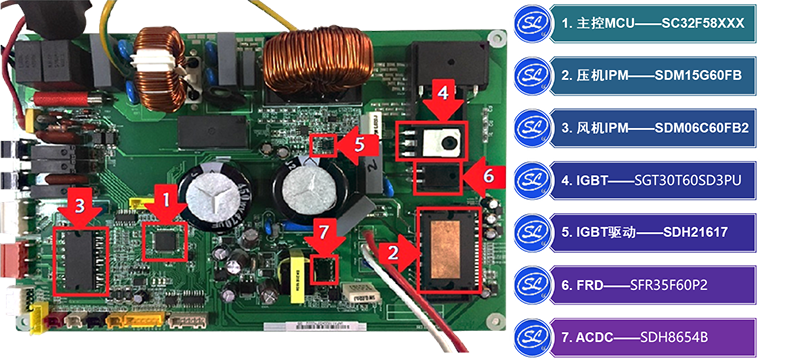

整體解決方案案例：


方案產品

拓撲分類	產品分類	典型產品型號	典型封裝	產品描述
IPM智能功率模塊	IPM智能功率模塊	SD15M60AC	DIP-27H	智能功率模塊 600V/15A 三相全橋驅動
IPM智能功率模塊	IPM智能功率模塊	SD20A60FA	DIP-27H	智能功率模塊 600V/20A 3相全橋驅動
IPM智能功率模塊	IPM智能功率模塊	SD20M60AC	DIP-27H	智能功率模塊 600V/20A 3相全橋驅動
IPM智能功率模塊	IPM智能功率模塊	SDM10G60FB	DIP-24HL	智能功率模塊(IPM)，600V/10A 3相全橋驅動
IPM智能功率模塊	IPM智能功率模塊	SD15G60FA	DIP-24HL	智能功率模塊(IPM)，600V/15A 3相全橋驅動
IPM智能功率模塊	IPM智能功率模塊	SDM15G60FB	DIP-24HL	智能功率模塊(IPM)，600V/15A 三相全橋驅動
IPM智能功率模塊	IPM智能功率模塊	SDM20G60FB	DIP-24HL	智能功率模塊(IPM)，600V/20A 三相全橋驅動
IPM智能功率模塊	IPM智能功率模塊	SDM30G60FB	DIP-24HL	智能功率模塊(IPM)，600V/30A 三相全橋驅動
IPM智能功率模塊	IPM智能功率模塊	SD30M60AC	DIP-27H	智能功率模塊 600V/30A 三相全橋驅動
MCU電路	MCU電路	SC32F58128（58256）	LQFP-100-14×14-0.50	32位高性能Cortex-M0內核MCU
